產品概述

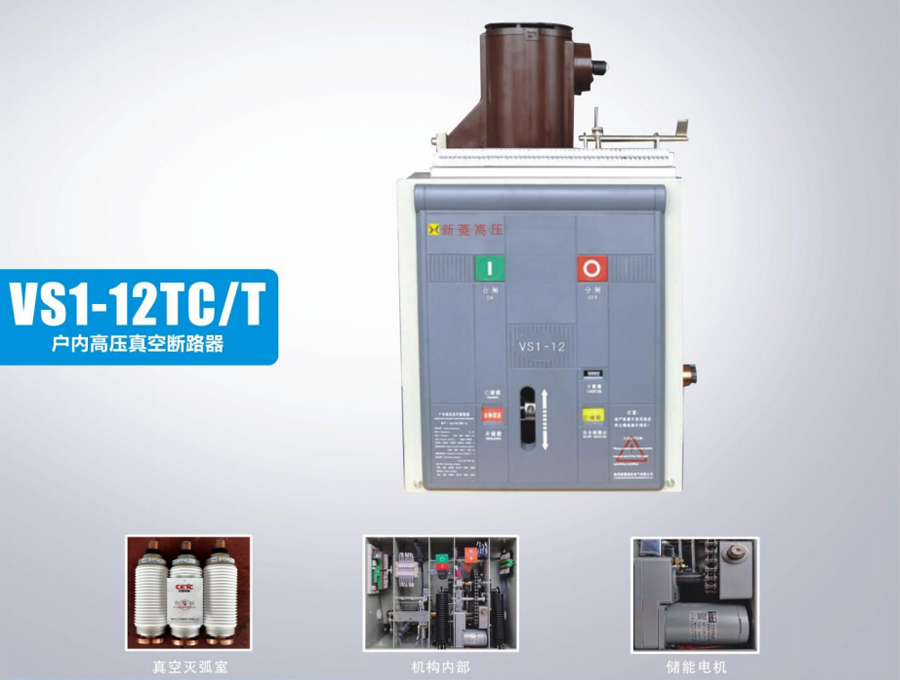

VS1-12C型側裝式戶內交流高壓真空斷路器用于三相交流50Hz, 額定電壓為7.2kV-12kV的電力系統中作投切各種不同性質的負荷，可作為工礦企業、發電廠及變電站電氣設備的保護和控制之用。適用于要求在額定電流下的頻繁操作， 或多次開斷短路電流的場所。
VS1-12C型側裝式戶內交流高壓真空斷路器采用固定式安裝，主要用于固定式開關柜， 也可用于環網供電、箱式變電站和各種非標供配電設備。
VS1-12C型側裝式戶內交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》、JB3855《3.6-40.SkV戶內交流高壓真空斷路器》和IEC60056《高壓交流斷路器》標準。

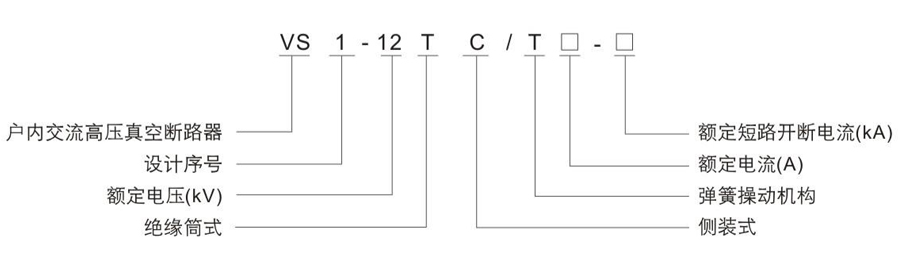

型號及其含義
適用工作環境
周圍空氣溫度：上限+40℃， 下限-10℃;
海撥：≤1000m(若海撥增高， 應與制造商協商);
地震烈度：不超過8度;
相對濕度： 日平均不大于95%, 月平均不大千90%;
無易燃 、 爆炸危險 、 化學腐蝕及劇烈振動的場所。
主要技術參數
| 項目 | 單位 | 數據 |
| 額定電壓 | kV | 12 |
| 額定電流 | A | 630、 1250、 1600 |
| 額定頻率 | Hz | 50 |
| 1min工頻耐壓（有效值） | kV | 42/48 |
| 雷電沖擊耐受電壓（峰值） | kV | 75/85 |
| 額定短路開斷電流（有效值） | kA | 20、25、31.5 |
| 額定峰值耐受電流 | kA | 50、63、80 |
| 額定短路關合電流 | kA | 50、63、80 |
| 額定短時耐受電流（有效值） | kA | 20、 25、 31.5 |
| 額定短路持續時間 | s | 4 |
| 額定操作順序 | 0-0.3s-C0-180s-CO | |
| 合閘和分閘裝置額定電源電壓 | V | AC: 110、 220; DC: 110、 220 |
| 輔助回路額定電源電壓 | V | AC: 110、 220; DC: 110、 220 |
| 機欖壽命 | 次 | 10000 |

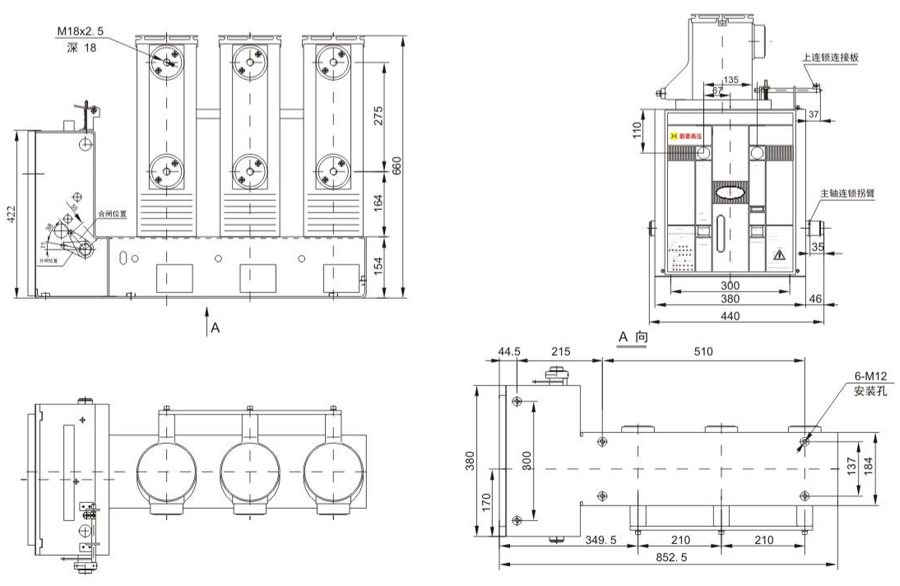

外形及安裝尺寸
側裝式
左出線絕緣筒型：額定電流lr = 630A、1250A, 1600A, 相間距210mm
右出線絕緣筒型
