產品概述
VS1-12型戶內交流高壓真空斷路器用于三相交流50Hz, 額定電壓為7.2kV-12kV的電力系統中作投切各種不同性質的負荷， 可作為工礦企業、發電廠及變電站電氣設備的保護和控制之用， 適用于要求在額定電流下的頻繁操作， 或多次開斷短路電流的場所。
可配用KYN28A-12中置手車式開關柜， 也可配于XGN口-12固定式開關柜。
VS1-12型戶內交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》、JB3855《3.6-40.SkV戶內交流高壓真空斷路器》和IEC60056《高壓交流斷路器》標準。

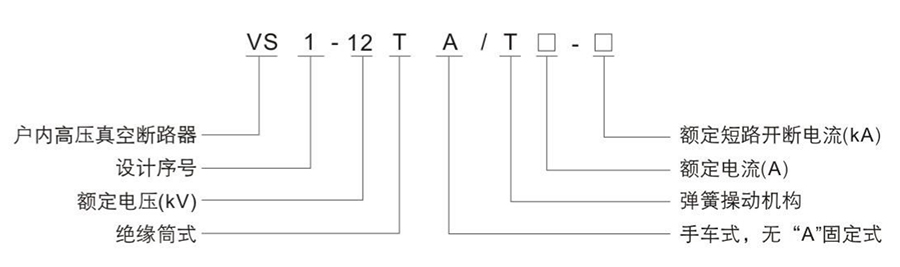

型號及其含義
適用工作環境
周圍空氣溫度：上限+40℃， 下限-10℃;
海撥：≤1000m(若海撥增高， 應與制造商協商);
地震烈度：不超過8度;
相對濕度： 日平均不大于95%, 月平均不大千90%;
無易燃 、 爆炸危險 、 化學腐蝕及劇烈振動的場所。
主要技術參數
| 項目 | 單位 | 數據 |
| 額定電壓 | kV | 12 |
| 額定電流 | A | 630、 1250、 1600、 2000、 2500、 3150 |
| 額定頻率 | Hz | 50 |
| 1min工頻耐壓（有效值） | kV | 42/48 |
| 雷電沖擊耐受電壓（峰值） | kV | 75/85 |
| 額定短路開斷電流（有效值） | kA | 20、25、31.5、40 |
| 額定峰值耐受電流 | kA | 50、63、80、100 |
| 額定短路關合電流 | kA | 50、63、80、100 |
| 額定短時耐受電流（有效值） | kA | 20、 25、 31.5、 40 |
| 額定短路持續時間 | s | 4 |
| 額定背對背電容器組開斷電流（有效值） | A | 400 |
| 額定背對背電容器組關合涌流（峰值） | kA | 20(頻率425GHz) |
| 額定操作順序 | 0-0.3s-C0-180s-CO | |
| 合閘和分閘裝置額定電源電壓 | V | AC: 110、 220; DC: 110、 220 |
| 輔助回路額定電源電壓 | V | AC: 110、 220; DC: 110、 220 |
| 機欖壽命 | 次 | 10000 |
外形及安裝尺寸
手車式
絕緣筒型：額定電流lr= 630A 、1250A 、1600A, 相間距210mm, 可安裝于800mm寬開關柜。
| 額定電流(A) | 630 | 1250 | 1600 |
| 額定短路開斷電流(kA) | 20 、25、31.5 | 20 、25 、31.5 | 20 、25 、31.5 |
| 配合靜觸頭尺寸(mm ) | Φ35 | Φ49 | Φ55 |
絕緣筒型：額定電流lr=1600A、2000A 、2500A 、3150A, 相間距275mm, 可安裝千1000mm寬開關柜。
| 額定電流(A) | 1600 | 2000 | 2500 | 3150 |
| 額定短路開斷電流(kA) | 31.5、40 | 31.5、40 | 31.5、40 | 31.5、40 |
| 配合靜觸頭尺寸(mm ) | Φ79 | Φ109 | ||
固定式
絕緣筒型：額定電流lr=630A、1250A、1600A,相間距210mm,可安裝千800mm寬開關柜。
| 額定電流(A) | 630 | 1250 | 1600 |
| 額定短路開斷電流(kA) | 20 、25、31.5 | 20 、25 、31.5 | 20 、25 、31.5 |
絕緣筒型：額定電流lr= 1600A、2000A 、2500A、3150A, 相間距275mm, 可安裝于1000mm寬開關柜。
| 額定電流(A) | 1600 | 2000 | 2500 | 3150 |
| 額定短路開斷電流(kA) | 31.5、40 | 31.5、40 | 31.5、40 | 31.5、40 |
