裝置概述

　　YCC-8000 型分散式微機廠站綜合自動化系統，是揚州市新菱高壓電氣有限公司根據電力系統自動化及無人值守的要求，總結國內外發電廠和變電站微機控制及保護的研究和生產的先進經驗，專門為廠站綜合自動化系統進行成套設計的微機保護、測控系統。該系統是采用當今先進的自動化技術、計算機技術、通信技術等高科技，研制出來的集保護、測控、遙控、遙信、遙脈千一體的新 一代廠站綜合自動化系統。本系統具有保護、遙測、遙信、遙脈、遙調、遙控功能，可實現對廠站全方位的控制和管理，實現了廠站無人或少人值守功能，為發電廠及變電站的安全、經濟、可靠運行提供了全新的解決方案。

　　本系統采用分層分布式結構，整個廠站在物理上分為兩個層：廠站層和間隔層。通信系統采用了代表國際技術發展先進潮流的、標準而成熟的通信網絡。

　　站級通訊網絡采用標準以太網及TCP/IP通信協議，物理媒介可以為光纖、屏蔽雙絞線。站級網絡與上級調度間的通訊支持CD T、101 、DNP3.0等部頒標準型及增強型規約，通訊可以采用微波、載波、光纖和雙音頻通道等，可以及時準確地將全部運行參數上傳至調度所，并且能夠向下傳送遠方下達的控制命令，實現無人值守。

　　間隔級控制層將采集和處理后的數據信號通過站內通信網絡傳輸?shù)秸炯壙刂茖樱ㄟ^通信網在站層融為一體，

　　構成全所綜合自動化系統。廠站內各間隔層通信網可采用CAN總線或者485總線，通訊介質可以選擇光纖或者屏蔽電纜。站內其它智能系統，可根據它們各自的標準或非標準的協議(規約)，通過智能通訊裝置實現規約轉換接入綜合自動化系統。

　　系統中的單元裝置可以集中組屏，也可分散安裝千開關柜的二次儀表室中。各種保護測控單元、自動化控制單元從物理性能上與空間分布至主變電站一次設備間隔層，各單元作為一個完整系統，具有獨立的電源板件， CPU板件、獨立的操作回路、獨立的電流采集板件、獨立的電壓采集板件、獨立的遙信采集板件及獨立的出口 回路;因為各個板件部分相互獨立，不同型號的保護裝置除了差動保護交流采集回路不同外，其余的板件可靠運行提供了全新的解決方案。

主要特點

漢字顯示：該裝置采用液晶循環顯示電流、電壓、功率等所需的電氣量，并且將保護動作的各種信息顯示在屏幕上。

信息貯備：具有記錄******64條事件信息，井具有斷電保持功能，信息可在事件記錄中查看。

抗擾性能：單元機箱均采用密封式，內部雙層屏蔽，減少了電磁對裝置的干擾，裝置采用全懸浮式設計結構，CPU采用6層板件，能十分有效的防止******脈沖的沖擊及浪涌的干擾，特別對于雷擊具有很好的保護作用。

通用性強：裝置的工作及操作電源交、直流通用，不會因為直流系統出現故障而停止工作及保護。

控制閉鎖：保護裝置可實現就地、現場、遙控、及調節的四者控制，且相互閉鎖。

高性能CPU: 采用嵌入式數字信號處理器構成簡潔高效的數據采用集和處理系統，使整個單元功能更強大，性能更可靠。

出入隔離：開入和開出均通過雙光耦進行隔離，增強了裝置的抗干擾性。

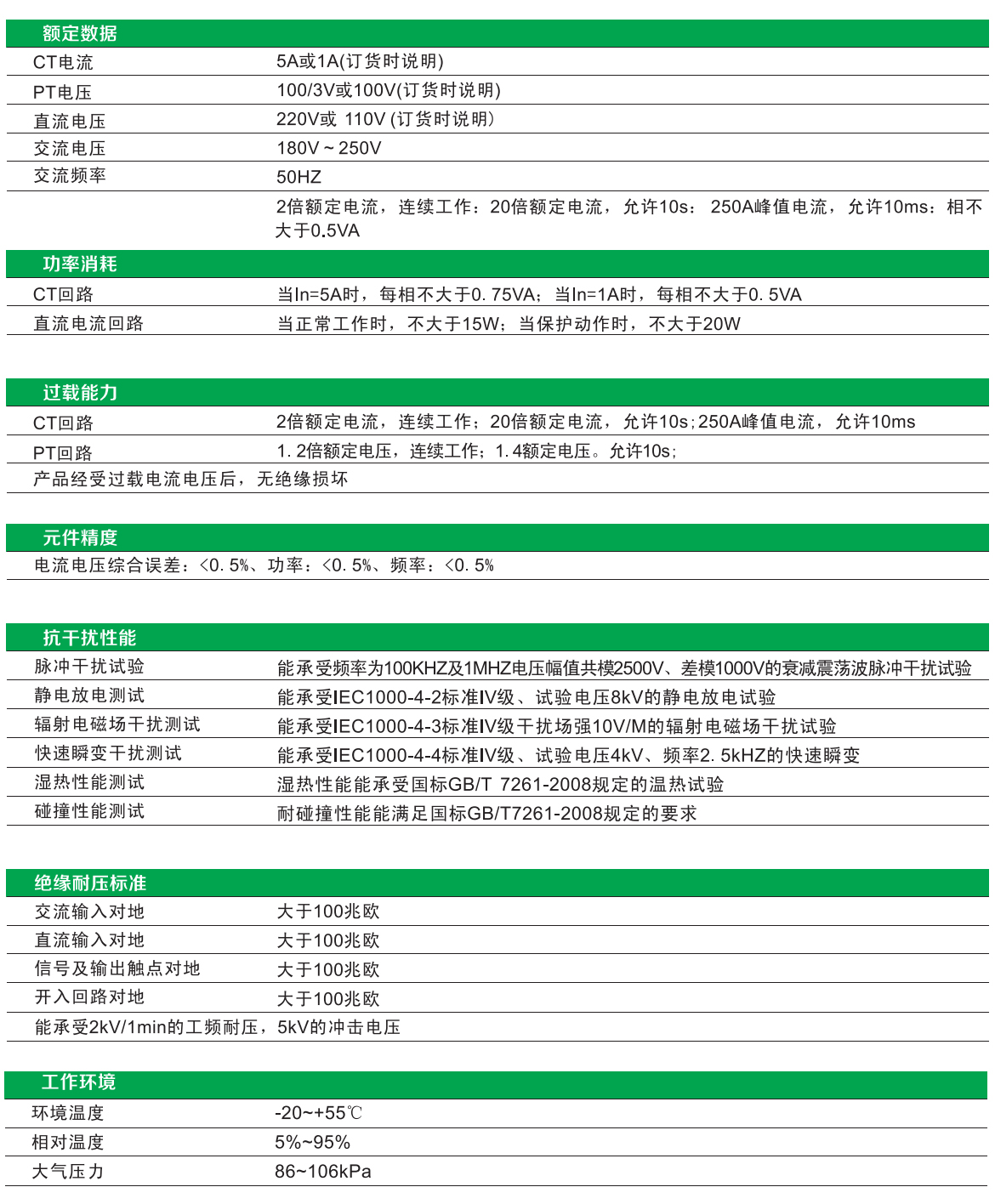

技術參數表

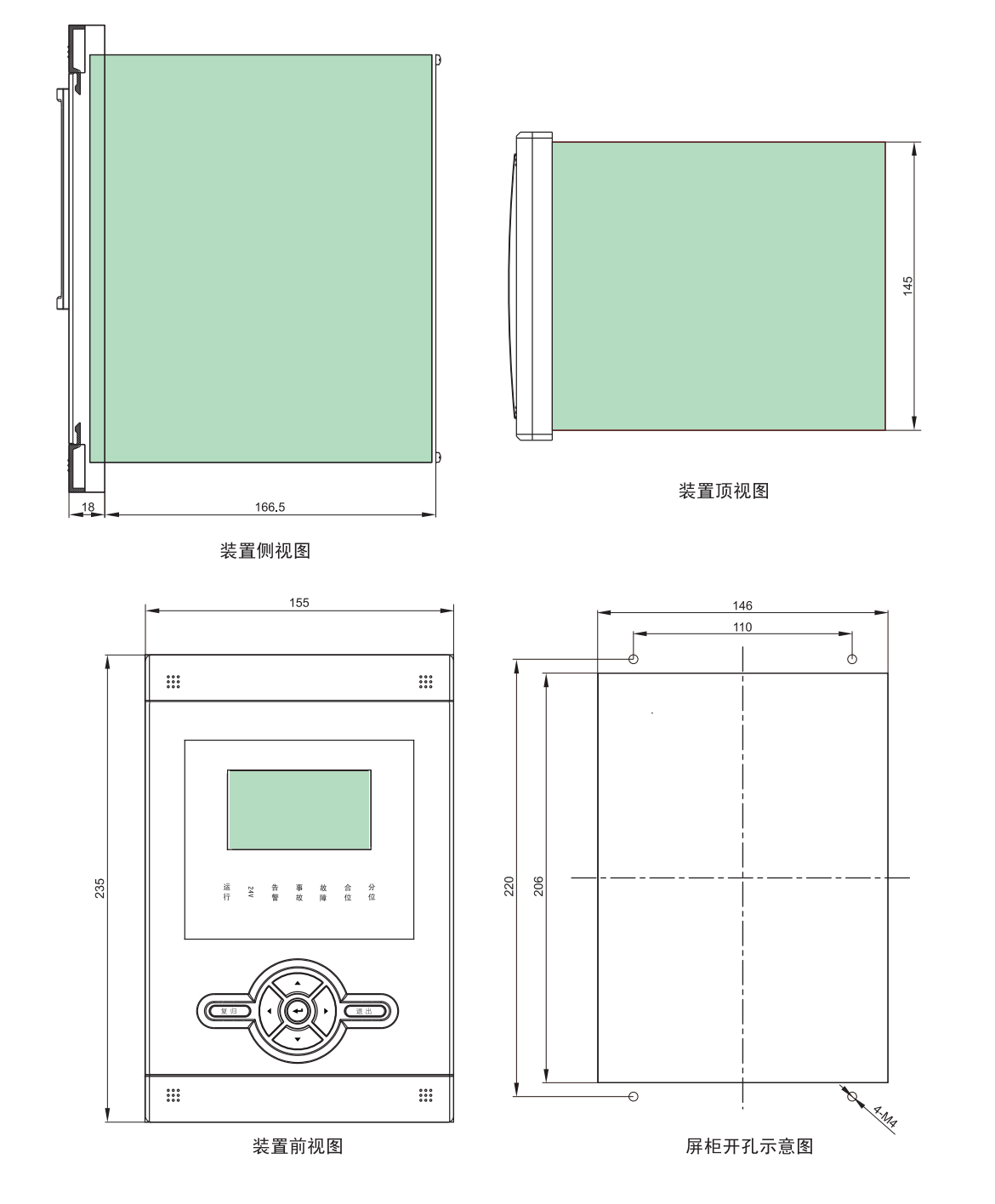

系列微機保護測控裝置外形及屏柜開孔尺寸圖
