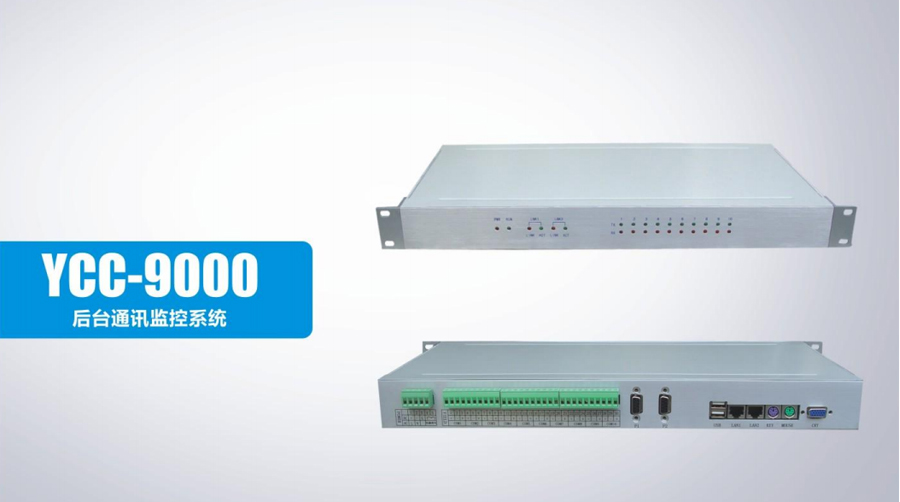

裝置簡介

　　系列通訊管理機是我公司研發出來的新一代高集成度的嵌入式智能通信裝置，用于實現對整個變配電自動化系統現場的信息收集，并集中送往當?shù)睾笈_或遠方調度主站，同時將后臺或主站命令傳遞給各監控裝置，實現當?shù)鼗蜻h程控制，在小型自動化系統中直接采集現場所有的裝置數據，并通過用戶指定的通訊協議(101、104、CDT等)和通訊介質(以太網、RS232/422/485等)送到監控后臺，完成后臺對整個現場的監控。在大型系統則可以作為功能子站、間隔層，通過層層級連實現數據的分類別、分方向傳送。

技術特點

　　1、采用先進的工業級嵌入式處理器，功能強大，性能穩定;

　　2、采用高可靠性設計，整機無任何風扇和硬盤等機械轉動部件;

　　3、采用大容量電子硬盤，可存儲實時數據和歷史數據庫;

　　4、高電磁兼容性設計，符合國際相關標準，具有良好的抗干擾能力;

　　5、采用表面貼裝技術，電路整板高度集成，避免了插接所帶來的通訊故障;

　　6、專業的寬電壓交直流電源，適應多種自動化現場的供電情況，抗干擾能力強;

　　7、多類別我數量通訊端口的高度集成，具有多個以太網端口、RS232/485/422接口、CAN接口;

　　8、通信端口參數的軟件設置，可通過維護軟件設置以太網端口的IP地址、串行口的232/485/422模式等， 而不必使用跳線;

　　9、通信端口電氣高度隔離，一個端口故障甚至燒毀，不影響其他端口;

　　10、完善的后臺維護軟件，界面簡潔友好，具有參數配置，報文監視及數據查看等功能;

　　11、標準的19英寸上架式外型，造型美觀，組屏方便。

硬件性能

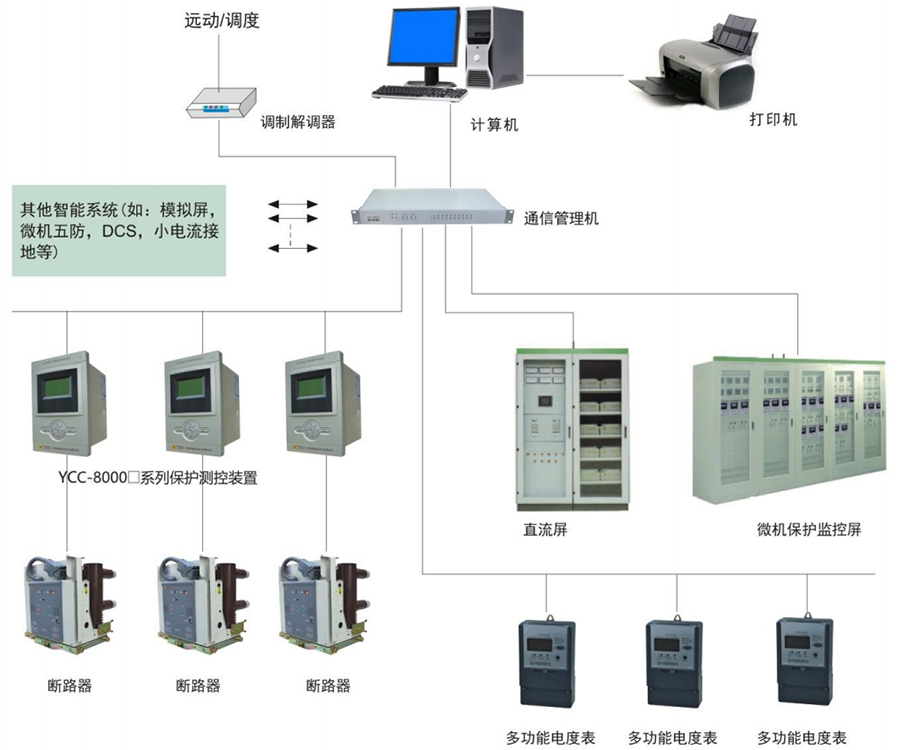

單機系統應用

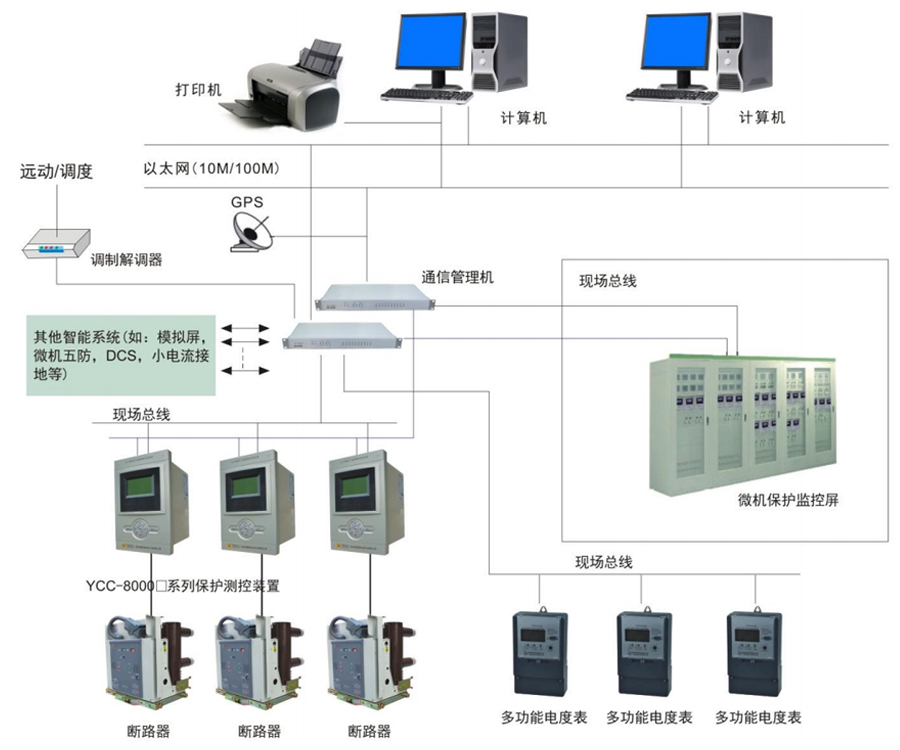

雙機系統應用
