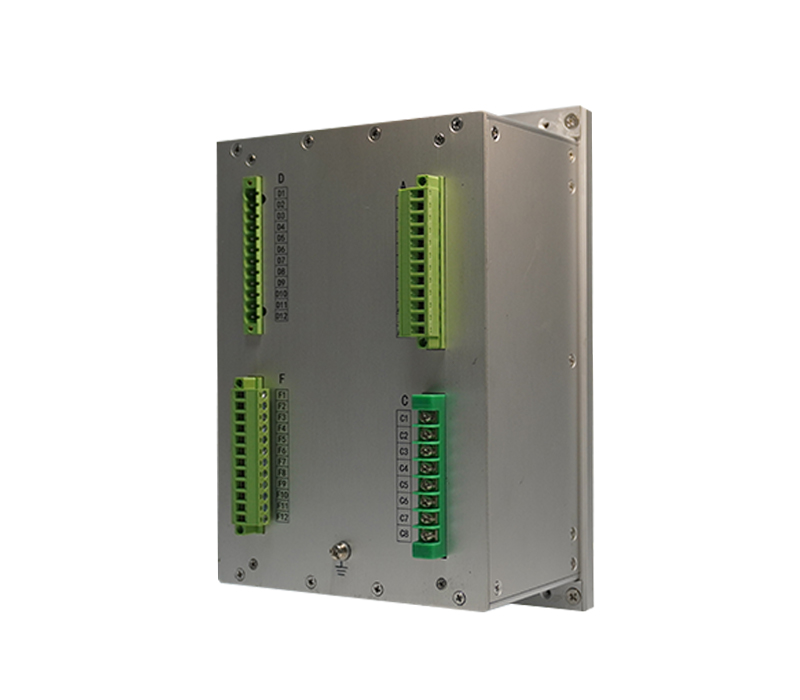

產品概述
YCC-8000型分散式微機廠站綜合自動化系統，是揚州市新菱高壓電氣有公司根據電力系統自動化及無人值守的要求，總結國內外發電廠和變電站微機控制及保護的研究和生產的經驗，專門為廠站綜合自動化系統進行成套設計的微機保護、測控系統。該系統是采用當今先進的自動化技術、計算機技術、通信技術等高科技，研制出來的集保護、測控、遙控、遙信、遙脈于一體的新-代廠站綜合自動化系統。本系統具有保護、遙測、遙信、遙脈、遙調、遙控功能，可實現對廠站全方位的控制和管理，實現了廠站無人或少人值守功能，為發電廠及變電站的安全、經濟、可靠運行提供了全新的解決方案。
本系統采用分層分布式結構，整個廠站在物理上分為兩個層:廠站層和間隔層。通信系統采用了代表國際技術發展先進潮流的、標準而成熟的通信網絡。
主要特點
漢字顯示：該裝置采用液晶循環顯示電流、電壓、功率等所需的電氣量，并且將保護動作的各種信息顯示在屏幕上。
信息貯備：具有記錄******64條事件信息，并具有斷電保持功能，信息可在事件記錄中查看。
抗擾性能：?jiǎn)卧獧C(jī)箱均采用密封式，內部雙層屏蔽，減少了電磁對裝置的干擾，裝置采用全懸浮式設計結構，CPU采用6層板件，能十分有效的防止******脈沖的沖擊及浪涌的干擾，特別對于雷擊具有很好的保護作用。
通用性強：裝置的工作及操作電源交、直流通用，不會因?yàn)橹绷飨到y(tǒng)出現故障而停止工作及保護。
控制閉鎖：保護裝置可實現就地、現場、遙控、及調節的四者控制，且相互閉鎖。
高性能CPU: 采用嵌入式數字信號處理器構成簡潔高效的數據采用集和處理系統，使整個單元功能更強大，性能更可靠。
出入隔離：開入和開出均通過雙光耦進行隔離，增強了裝置的抗干擾性。
主要技術參數
| 額定數據 | |
| CT電流 | 5A或1A(訂貨時說明） |
| PT電壓 | 100/3V或100V(訂貨時說明） |
| 直流電壓 | 220V或110V (訂貨時說明） |
| 交流電壓 | 180V-250V |
| 交流頻率 | 50HZ |
| 功率消耗 | |
| CT回路 | 當ln=5A時，每相不大于0.75VA;當ln=1A時，每相不大于0.5VA |
| 直流電流回路 | 當正常工作時，不大于15W;當保護動作時，不大于20W |
| 過載能力 | |
| CT回路 | 2倍額定電流，連續工作；20倍額定電流，允許10s; 250A峰值電流，允許10ms |
| PT回路 | 1.2倍額定電壓，連續工作；1.4額定電壓。允許10s; |
| 產品經受過載電流電壓后，無絕緣損壞 | |
| 元件精度 |
| 電流電壓綜合誤差：＜0.5%、功率：＜0.5%、頻率：＜0.5% |
| 杭干擾性能 | |
| 脈沖干擾試驗 | 能承受頻率為100KHZ及1MHZ電壓幅值共模2500V 、差模1000V的衰減震蕩波脈沖干擾試驗 |
| 靜電放電測試 | 能承受IEC1000-4-2標準IV級、試驗電壓8kV的靜電放電試驗 |
| 輻射電磁場干擾測試 | 能承受IEC 1000-4-3標準IV級干擾場強10V/M的輻射電磁場干擾試驗 |
| 快速瞬變干擾測試 | 能承受IEC 1000-4-4標準IV級、試驗電壓4kV、頻率2.5kHZ的快速瞬變 |
| 濕熱性能測試 | 濕熱性能能承受國標GB/T7261-2008規定的溫?zé)嵩囼?yàn) |
| 碰撞性能測試 | 耐碰撞性能能滿足國標GB/T7261-2008規定的要求 |
| 絕緣耐壓標準 | |
| 交流輸入對地 | 大于100兆歐 |
| 直流輸入對地 | 大于100兆歐 |
| 信號及輸出觸點對地 | 大于100兆歐 |
| 開入回路對地 | 于100兆歐 |
| 能承受2kV/1min的工頻耐壓，5kV的沖擊電壓 | |
| 工作環境 | |
| 環境溫度 | -20～+55℃ |
| 相對溫度 | 5%～95% |
| 大氣壓力 | 86-106kPa |
YCC-8000系列數字式保護測控裝置產品型號列表
| 序號 | 微機綜保型號 | 微機綜保名稱 |
| 1 | YCC-8000-1 | 微機線路保護測控裝置 |
| 2 | YCC-8000-3 | 微機變壓器保護測控裝置 |
| 3 | YCC-8000-4 | 微機變壓器差動保護測控裝置 |
| 4 | YCC-8000-5 | 微機母聯保護測控裝置 |
| 5 | YCC-8000-6 | 微機母聯備自投保護測控裝置 |
| 6 | YCC-8000-7 | 微機電動機保護測控裝置 |
| 7 | YCC-8000-8 | 微機發電機轉子接地保護測控裝置 |
| 8 | YCC-8000-9 | 微機發電機差動保護測控裝置 |
| 9 | YCC-8000-10 | 微機發電機后備保護測控裝置 |
| 10 | YCC-8000-11 | 微機發變組差動保護測控裝置 |
| 11 | YCC-8000-12 | 微機電壓互感器保護測控裝置 |
| 12 | YCC-8000-20 | 微機電容器保護測控裝置 |

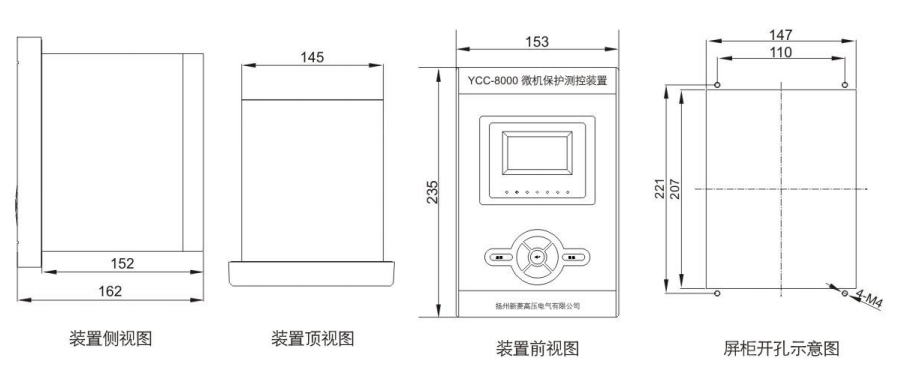

YCC-8000 系列微機保護測控裝置外形及屏柜開孔尺寸圖

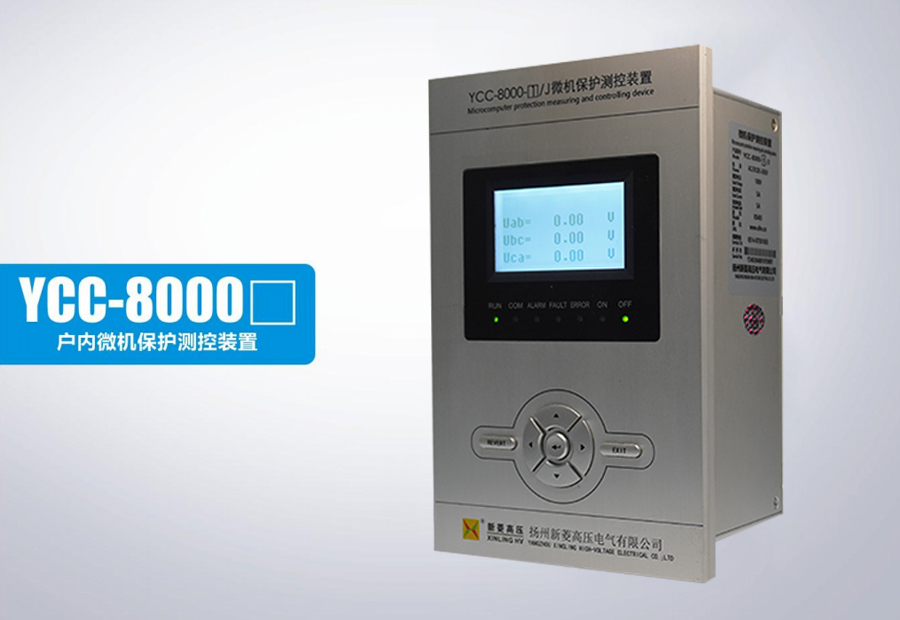

裝置概述
YCC-80000/J型系列微機保護測控裝置是揚州市新菱高壓電氣有限公司專門為6-10KV開關柜，環網柜研發制造的保護測控裝置，具有面向用戶的開放式軟硬件系統。硬件設計上特別考慮柜內空間不足情況下的安裝問題。整個裝置的安裝深度只有不足7厘米。該系列裝置突出解決了危機保護測控裝置在惡劣環境下長期可靠運行問題、常規控制、信號兼容等問題，還解決了高壓環網柜保護設計、調試、運行的快速化、簡單化、智能化等問題。該系列裝置的推出，極大提高了開關柜、環網柜的智能化水平。
適用范圍
本裝置適用于10kV及以下電壓等級的經消弧線圈接地或不接地系統中的開關柜、環網柜保護?？杉薪M屏，也可在開關柜就地安裝，全面支持變配電所綜合自動化系統。
主要技術參數
| 額定數據 | |
| 交流電流 | 5磕1A(訂貨時說明） |
| 交流電壓 | 100/3V或1OOV(訂貨時說明） |
| 工作電壓 | AC/DC85-265V |
| 交流頻率 | 50HZ |
| 功率消耗 | |
| 交流電流回路 | 當ln =5A時， 每相不大于0.75VA; 當ln=1A時， 每相不大千0.5VA |
| 直流電流回路 | 正常工作時， 不大于15W;當保護動作時， 不大于20W |
| 過載能力 | |
| 交流電流回路 | 2倍額定電流， 連續工作； 20倍額定電流， 允許10s; 250A峰值電流， 允許10ms |
| 交流電壓回路 | 1.2倍額定電壓， 連續工作； 1.4額定電壓。 允許10s; 產品經受過載電流電壓后， 無絕緣損壞 |
| 元件精度 | |
| 電流電壓綜合誤差 | ＜0.5% |
| 功率 | ＜0.5% |
| 頻率 | ＜0.5% |
| 準確度 | |
| 遙信分辨率 | ≤2ms |
| 事件順序記錄(SOE)分辨率 | ＜lms |
| 動作一致性 | ±3% |
| 延時一致性 | ±20ms |
| 方向邊緣誤差 | ±50 |
| 抗干擾性能 | |
| 脈沖干擾試驗 | 能承受頻率為100KHZ及1MHZ電壓幅值共模2500V、差模1000V的衰減震蕩波脈沖干流試驗 |
| 靜電放電測試 | 能承受IEC1000-4-2標準IV級、試驗電壓8kV的靜電放電試驗 |
| 輻射電磁場干擾測試 | 能承受IEC 1000-4-3標準IV級干擾場強10V/M的輻射電磁場干流試驗 |
| 快速瞬變干擾測試 | 能承受IEC 1000-4-4標準IV級、試驗電壓4kV、頻率2.5kHZ的快速瞬變 |
| 濕熱性能測試 | 濕熱性能能承受國標GB/T 7261-2008規定的溫?zé)嵩囼?yàn) |
| 碰撞性能測試 | 耐碰撞性能能滿足國標G B/T 761-2008規定的要求 |
| 絕緣耐壓標準 | |
| 交流輸入對地 | 大于100兆歐 |
| 直流輸入對地 | 大于100兆歐 |
| 信號及輸出角空點對地 | 大于100兆歐 |
| 開入回路對地 | 大于100兆歐 |
| 能承受2kV/1min的工頻耐壓， SkV的沖擊電壓 | |
| 工作環境 | |
| 環境溫度 | -10～+55°C |
| 相對溫度 | 5%～95% |
| 大氣壓力 | 86-106kPa |
主要特點
1、漢字顯示
該裝置采用液晶循環顯示電流、電壓、功率等所需的電氣量，并且將保護動作的各種信息顯示在屏幕上。
2、信息貯備
具有記錄******64條事件信息，并具有斷電保持功能，信息可在事件記錄中查看。
3、抗擾性能
單元機結均采用密閉式，內部雙層屏蔽，減少了電磁對裝置的干流。裝置采用全懸浮式設計結構，CPU采用6層板件，能十分有效的防止******脈沖的沖擊及浪涌的干擾，特別對于雷擊具有很好的保護作用。
4、通用性強
裝置的工作及操作電源交、直流通用，不會因?yàn)橹绷飨到y(tǒng)出現故障而停止工作及保護。
5、高性能CPU
采用嵌入式數字信號處理器構成簡潔高效的數據采集和處理系統，使整個單元功能更強大， 性能更可靠。
6、出入隔離
開入和開出均通過雙光霜進行隔離， 增強了裝置的抗干擾性。
YCC-8000/J系列數字式保護測控裝置產品型號列表
| 序號 | 微機綜保型號微 | 微機綜保名稱 |
| 1 | YCC-8000-1/J | 微機線路保護測控裝置 |
| 2 | YCC-8000-3/J | 微機變壓器保護測控裝置 |
| 3 | YCC-8000-5/J | 微機母聯保護測控裝置 |
| 4 | YCC-8000-6/J | 微機母聯備自投保護測控裝置 |
| 5 | YCC-8000-7/J | 微機電動機保護測控裝置 |
| 6 | YCC-8000-12/J | 微機電壓互感器保護測控裝置 |
| 7 | YCC-8000-20/J | 微機電容器保護測控裝置 |

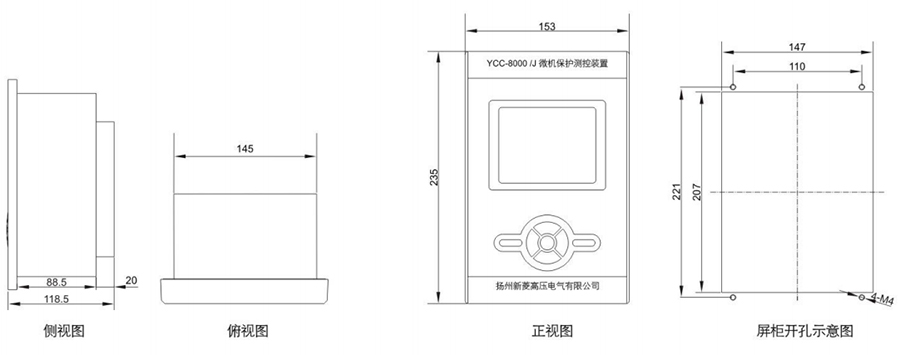

YCC-8000/J系列外形及屏柜開孔尺寸圖
