產品概述
多功能監控儀表是高性能的監控儀表，具有高精度電力參數實時測量、諧波測量、正反向有功/無功電能計量、分時電能計量、分時電能定時抄表、電力品質分析、實時波形顯示、事件記錄、需量等功能，并配置有豐富的輸入輸出接口可用于現場設備狀態的監測與控制，還集成了RS-485通訊接口，可與各種智能配電系統和能量管理系統集成，共享豐富的監測數據和電能質量數據。多功能監控儀表性價比高，可以直接取代常規電力變送器、測量儀表、電能計量表以及相關的輔助單元，應用領域非常廣泛，如能源管理系統、電力監控系統、工礦企業、公共設施、智能建筑和開關柜等配電網絡系統。

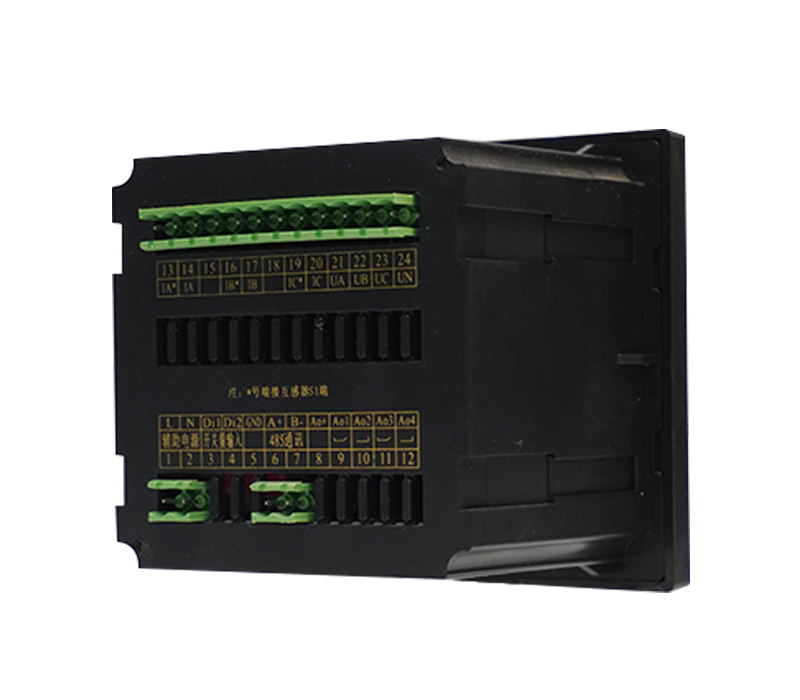

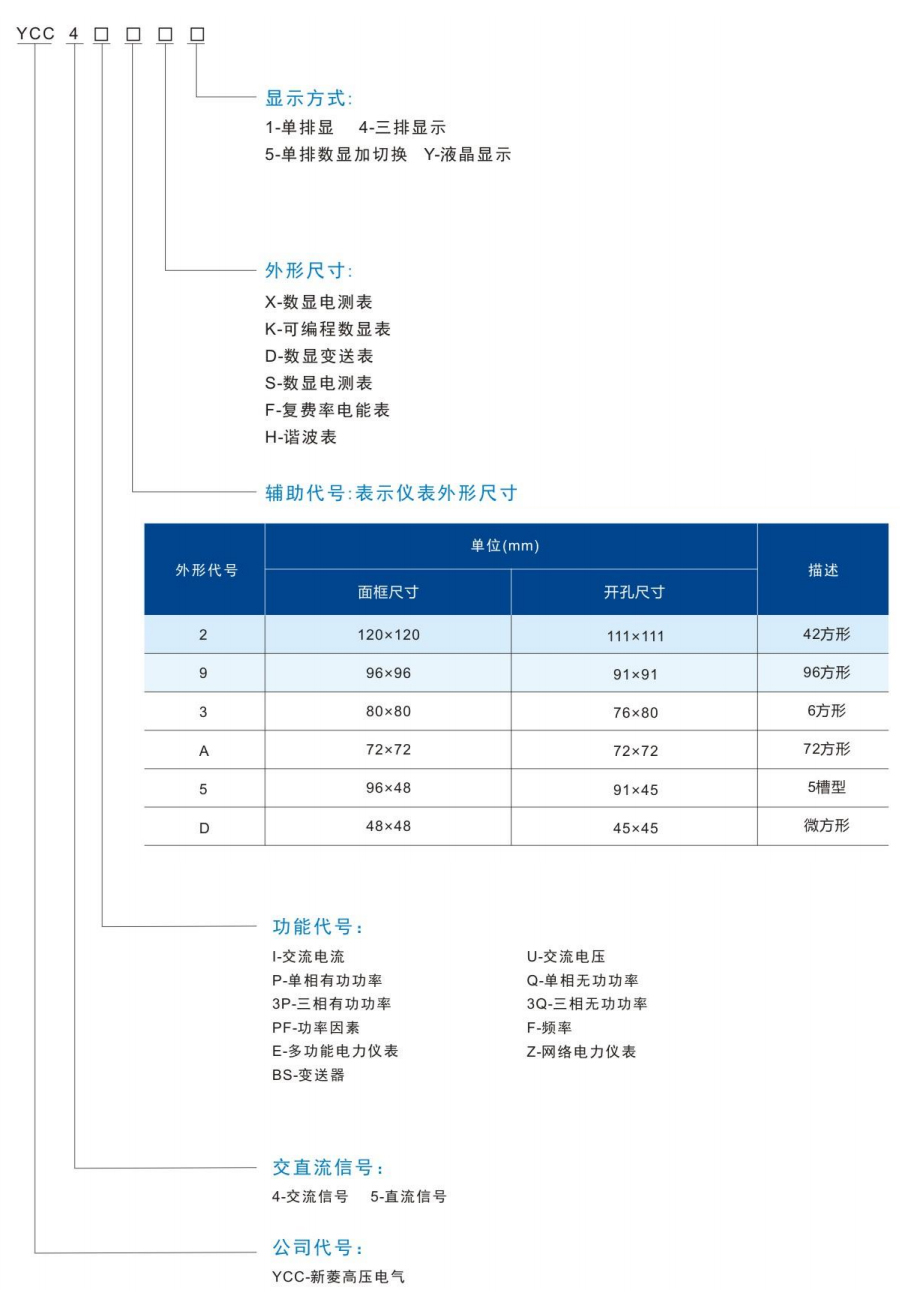

型號命名
產品標準
? GB/T 22264.1-2008 安裝式數字顯示電測量儀表第1部分:定義和通用要求
? GB/T 22254.7-2008 安裝式數字顯示電測量儀表第7部分:多功能設表的特殊要求
? GB/T 22264.8-2008 安裝式數字顯示電測量儀表第8部分:推薦的并驗方法
? GB/T 17215.322-2008 交流電測量設備-特殊要求-第22部分:靜止式有功電能表(0.2S級和0.5S級)
? GB/T 17215.323-2008 交流電測量設備-特殊要求-第23部分:靜止式無功電能表(2級和3級)
? DLT614-2007 多功能電能表
? GB14287-2005 電氣火災監控系統
? GB5C045-95 高層民用建筑設計防火規范
? GB50054-95 低壓配電設計規范
? GB5C096 住宅設計規范
? GB13955-2005 剩余電流動作保護裝置的安裝和運行
? 850016-2006 建筑設計防火規范
外形尺寸圖
性能特點
? 高精度測量三相電壓、三相電流、有功功率、無功功率、視在功率、 功率因數、 頻率等電參量
? 正反向有功/無功電能計量分時電能計量
? 分時電能計量、分時電能定時抄表
? 測量三相電壓、三相電流的總諧波畸變率(THO), 2-31次奇次諧波分量
? 提供數碼管或液晶顯示，本地數據查詢
? 菜單直觀，按鍵操作簡單
? 電流、電壓變比可編程
? 提供多回路的漏電流監控
? 提供多回路控制節點，可用于報警、 跳閘等控制
? 支持消防聯動，遠程切斷故障回路
? 支持RS-485通訊，Modbus-RTU協議
? 支持開關量輸入、 開關量輸出、 模擬量變送輸出、電能脈沖輸出
? 安裝方便， 接線簡單 ， 工程量小
? 輔助電源： AC/DC 80V-270V、 AC220V、 AC380V、 AC100V
? 可完成SCADA、PLC中多種通訊軟件的組網
技術指標
測量精度
| 電壓 | 0.5級 |
| 電流 | 0.5級 |
| 有功功率 | 0.5級 |
| 無功功率 | 0.5級 |
| 功率因數 | 0.5級 |
| 頻率 | ±0.05Hz |
| 有功電能 | 0.5S 級或0.2 S級 |
| 無功電能 | 1級或2級 |
信號輸入
| 接線方式 | 單相、三相四線、三相三線 |
| 額定電壓 | AC57.7V、AC/1OOV, AC 220V、AC 380V |
| 額定電流 | AC 1A, AC 5A |
| 過負載 | 電壓 1.2倍（持續），2倍/1秒（瞬時） |
| 電流 1.2倍（持續）， 10/5秒（瞬時） | |
| 功耗 | 電壓＜1VA/相， 電流＜0.4VA/相 |
| 阻抗 | 電壓＞300kΩ, 電流＞20mΩ |
| 頻率 | 45-65Hz |
輔助電源
| 工作范圍 | AC/DC:80V-270DDV |
| 功耗 | ＜4VA |
功能模塊
| 通訊接口 | 支持1路RS-485通訊， Modbus-RTU協議 |
| 波特率1200-9600bps, 默認9600 bps | |
| 開關量輸入 | 支持4路干結點輸入 |
| 開關量輸出 | 支持2路繼電器輸出，容量AC 250V/5A, DC 30V/5A |
| 變送輸出 | 支持2路模擬量輸出:0/4-20mA 或0-5/10V |
| 電能脈沖輸出 | 支持2電能脈沖輸出，常數3200imp/KWh(Kvarh) |
環境
| 工作環境 | -10℃～+ 55℃ |
| 儲存溫度 | -25℃～+70℃ |
| 相對濕度 | ≤93%, 無腐蝕性氣體場所 |
| 海霸 | ≤2500m |
安全
| 絕緣電阻 | ＞100MΩ |
| 交流耐壓 | AC 2KV |
電磁兼容性能
| 靜電放電 | 4級 |
| 電快速瞬變脈沖群 | 4級 |
| 浪涌(沖擊) | 4級 |

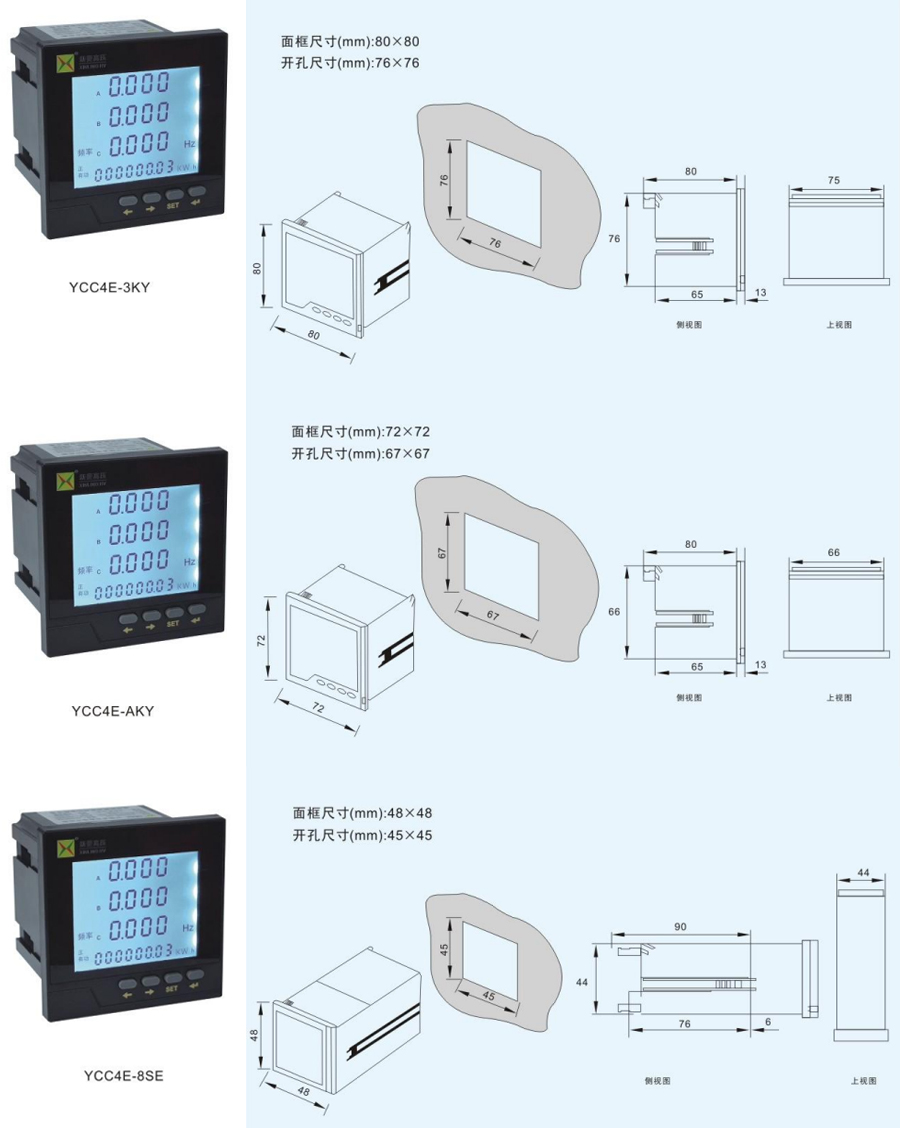

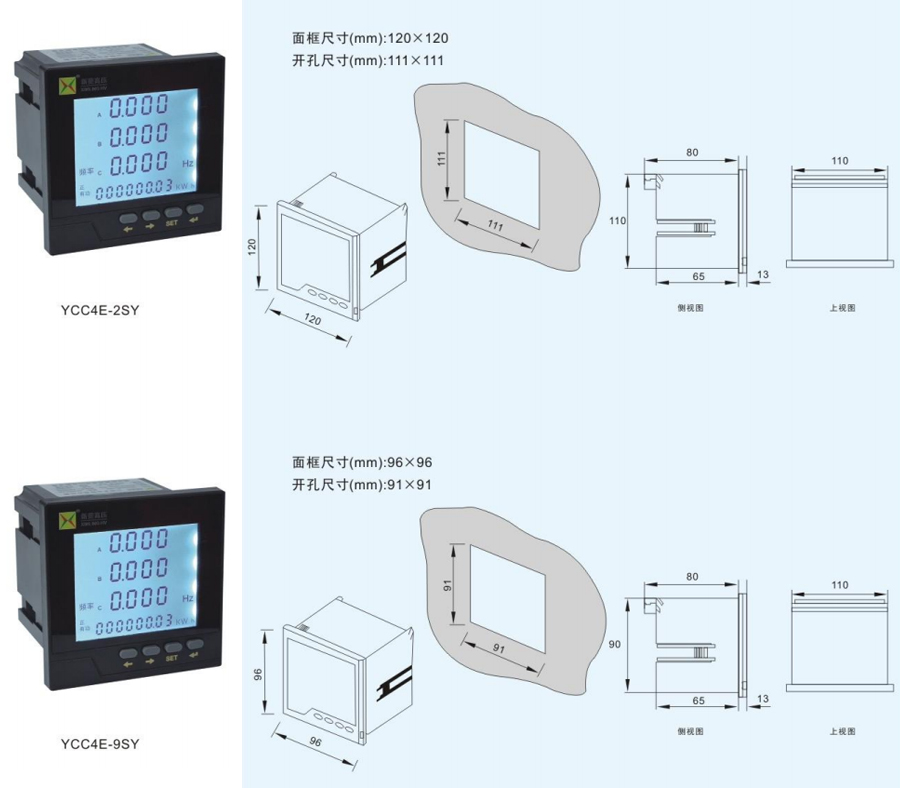

外形尺寸
| 面框尺寸 | 120×120;80×80;96×48;96×96;72×72;48×48;120×60;160×80 |
| 開孔尺寸 | 111×111;76×76;92×45;91×91;67×67;45×45;114×56;152×76 |
技術指標

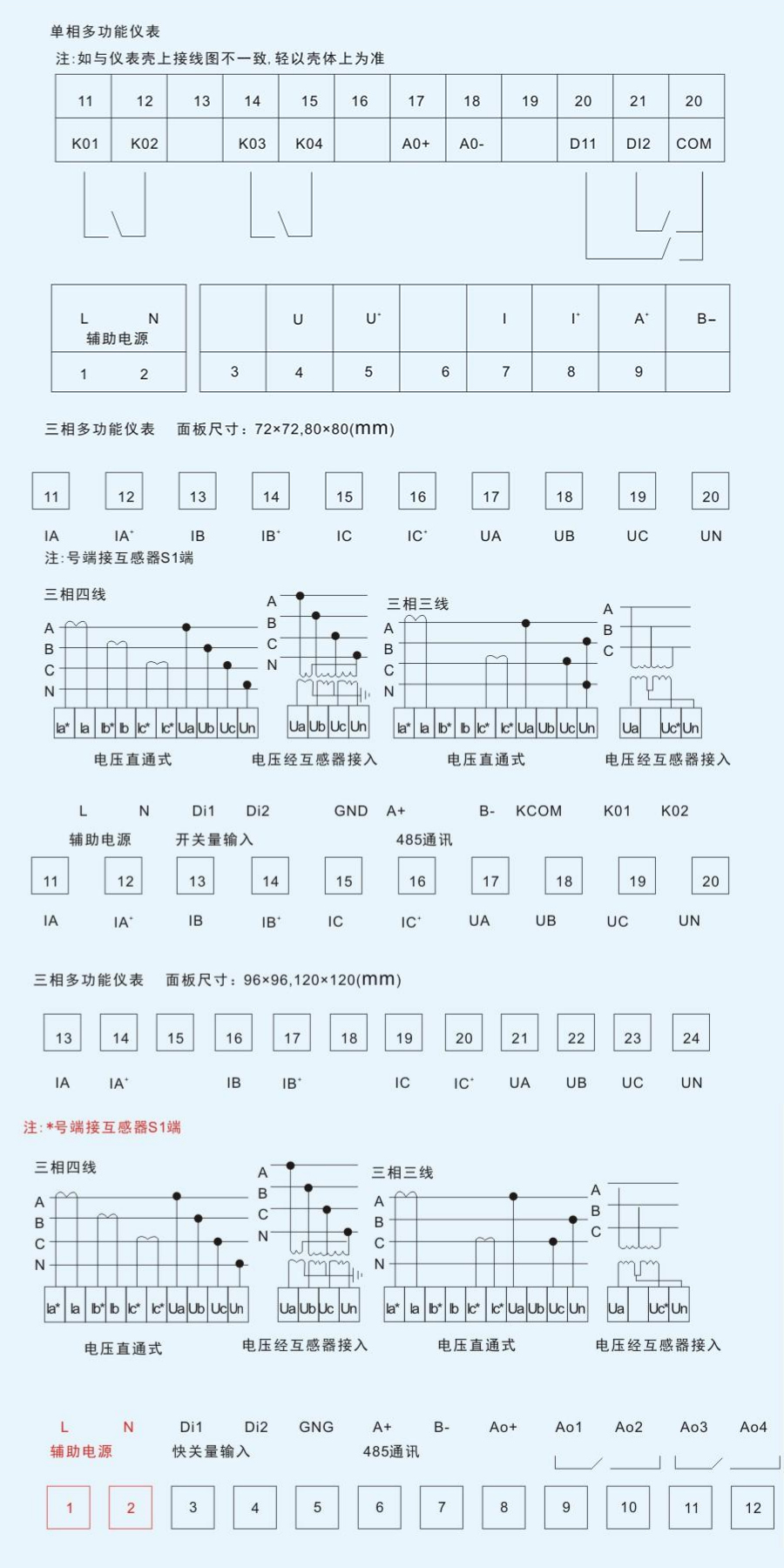

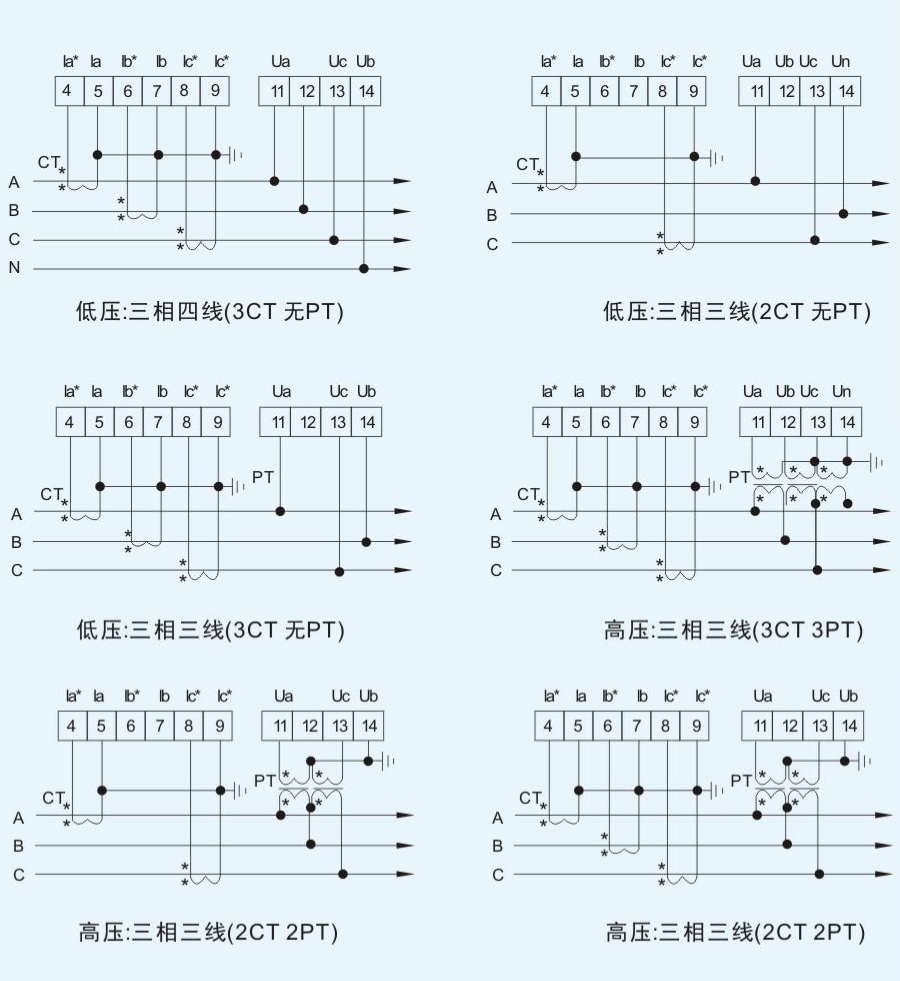

典型信號接線圖
