產品概述

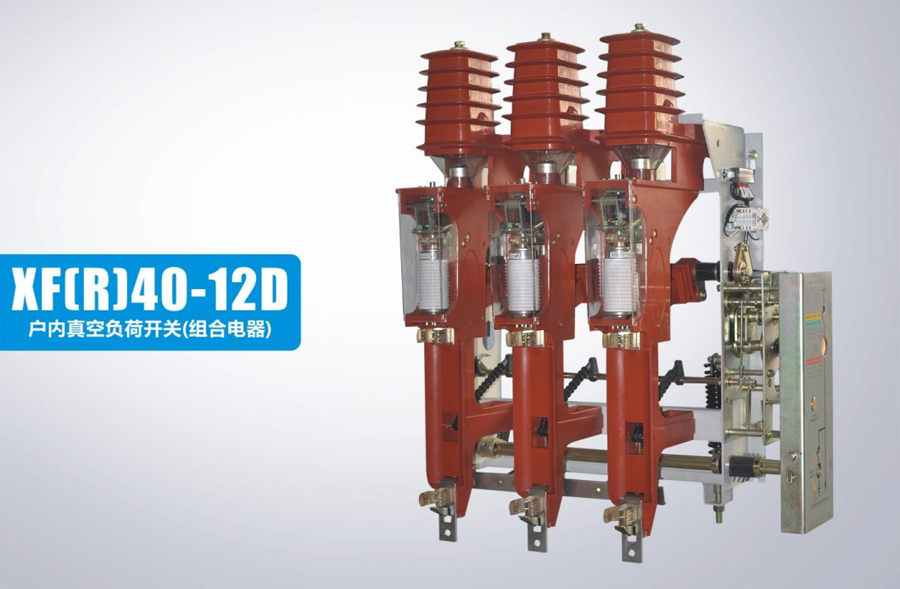

XF40-12(D)/T630-20型戶內交流高壓真空負荷開關(以下簡稱負荷開關)適用于三相交流5GHz,12kV的供電網絡中，作為開斷負荷電流及關合短路電流之用。該產品可配有手動和電動機操作機構，特別適千嚴酷條件下，不檢修周期長及頻繁操作要求的場所。帶熔斷器的真空負荷開關-熔斷器組合電器(以下簡稱組合電器)XFR40-12(D)/T125-31.5可分?jǐn)喽搪冯娏髯鞫搪繁Ｗo(hù)之用。該產品具有機構脫扣，所配的熔斷器帶撞擊器，當通過過載電流或短路電流時，熔斷器熔斷，撞擊器撞擊脫扣裝置使負荷開關自動分閘，避免缺相運行。

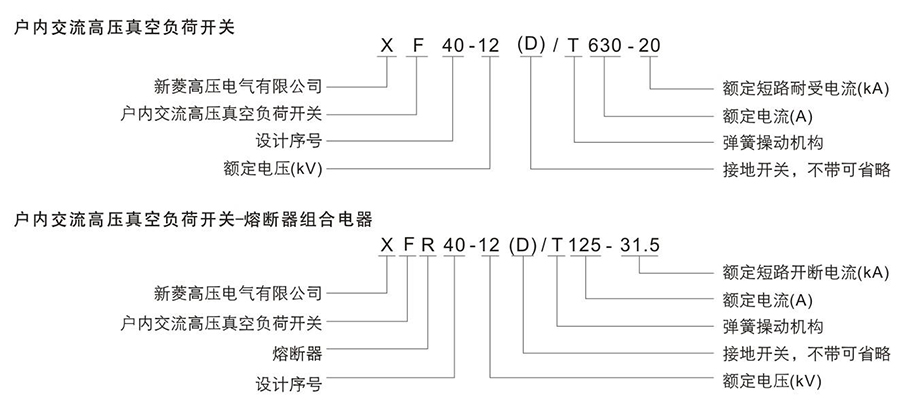

型號及其含義
適用工作環境
周圍空氣溫度：上限+40℃， 下限-10℃;
海撥：≤1000m(若海撥增高， 應與制造商協商);
地震烈度：不超過8級;
相對濕度： 日平均不大于95%, 月平均不大千90%;
周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸氣等有害氣體的污染。
主要技術參數
| 名稱 | 單位 | 負荷開關 | 組合電器 |
| XF40-12(D)/T630-20 | XFR40-12(D)/T125-31.5 | ||
| 額定電壓 | kV | 12 | |
| 額定頻率 | Hz | 50 | |
| 額定電流 | A | 630 | 125 |
| 額定短時耐受電流 | kA/s | 20/2 | |
| 額定峰值耐受電流 | kA | 50 | |
| 額定短路關合電流 | kV | 50 | 80 |
| 額定有功負載開斷電流 | A | 630 | |
| 額定閉環開斷電流 | A | 630 | |
| 開斷空載變壓器 | kVA | 1600 | |
| 額定電纜充電電流 | A | 10 | 10 |
| 額定短路開斷電流 | kA | 31.5 | |
| 額定開斷交接電流 | A | 3150 | |
| 脫扣器觸發分閘時間 | S | ≥0.04 | ≥0.04 |
| 隔離開關與負荷開關合閘時差 | ms | ≥10 | ≥10 |
| 負荷開關與隔離開關分閘時差 | ms | ≥300 | ≥300 |
| 工頻耐受電壓(1min) | KV | 相間 、 相對地： 42, 隔離斷口間： 48 | |
| 雷電沖擊耐受電壓 | KV | 相間、 相對地： 75, 隔離斷口間： 85(峰值） | |
| 機欖壽命 | 次 | ≥10000 | |

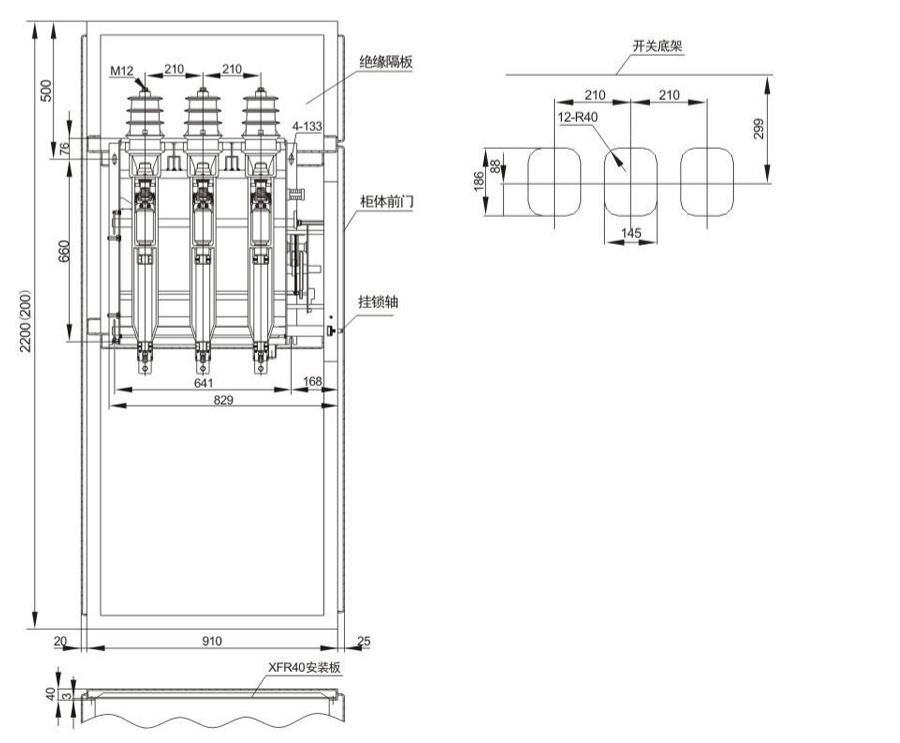

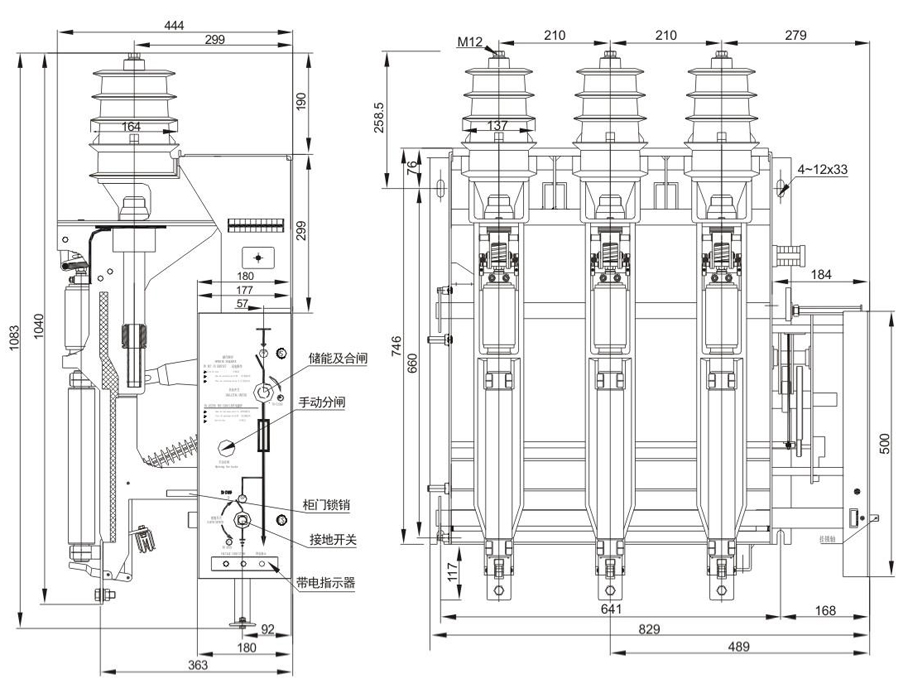

外形及安裝尺寸
熔斷器選用參考表
| 額定電壓(kV) | 變壓器容量(kVA) | |||||||||||||
| 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | |
| Ux=4% Ux=5% Ux=6% | ||||||||||||||
| 高壓熔斷器額定電流(A) | ||||||||||||||
| 6/7.2 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 | 80 | 80 | 100 | 125 | 100 | 125 | |
| 10/12 | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 | 80 | 80 | 100 | 125 | |
| 15/17.5 | 10 | 10 | 16 | 16 | 50 | 25 | 32 | 40 | 50 | 63 | 80 | 80 | 100 | |
| 20/24 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 32 | 40 | 63 | 63 | |||
產品概述

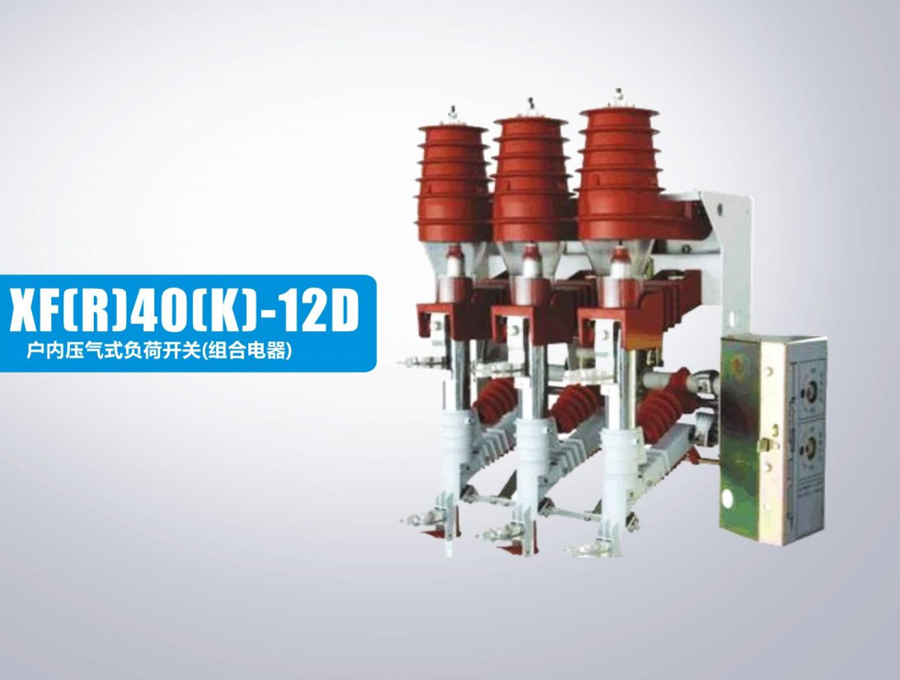

XF40(K)-12(D)/T630-20系列戶內壓氣式負荷開關(以下簡稱負荷開關)適用于三相交流50Hz,12kV的供電網絡中，作為開斷負荷電流及關合短路電流之用。該產品可配有手動和電動機操作機構，特別適于嚴酷條件下，不檢修周期長及頻繁操作要求的場所。帶熔斷器的負荷開關+熔斷器組合電器(以下簡稱組合電器)XFR40(K)-12(D)/T125-31.5可分?jǐn)喽搪冯娏髯鞫搪繁Ｗo(hù)之用。該產品具有機構脫扣，所配的熔斷器帶撞擊器，當通過過載電流或短路電流時，熔斷器熔斷，撞擊器撞擊脫扣裝罣使負荷開關自動分閘，避免缺相運行。

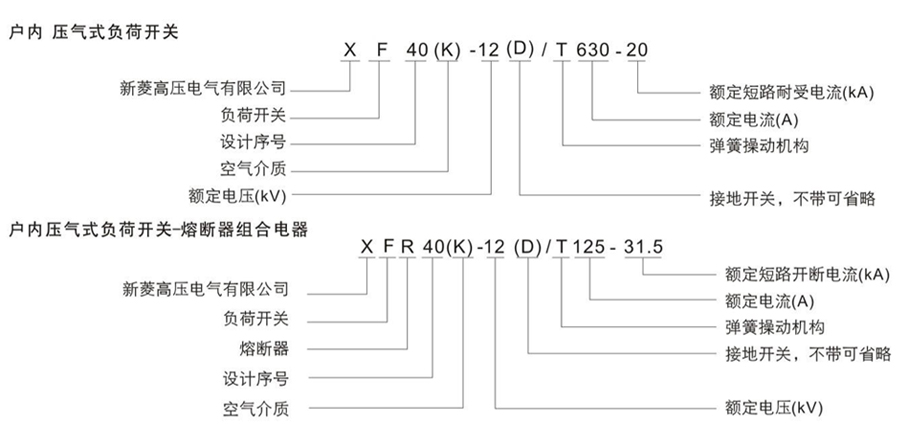

型號及其含義
適用工作環境
周圍空氣溫度：上限+40℃， 下限-10℃;
海撥：≤1000m(若海撥增高， 應與制造商協商);
地震烈度：不超過8級;
相對濕度： 日平均不大于95%, 月平均不大千90%;
周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸氣等有害氣體的污染。
主要技術參數
| 名稱 | 單位 | 負荷開關 | 組合電器 |
| XF40(K)-12(D)/T630-20 | XFR40(K)-12(D)/T125-31.5 | ||
| 額定電壓 | kV | 12 | |
| 額定頻率 | Hz | 50 | |
| 額定電流 | A | 630 | 125 |
| 額定短時耐受電流 | kA/s | 20/2 | |
| 額定峰值耐受電流 | kA | 50 | |
| 額定短路關合電流 | kV | 50 | 80 |
| 額定有功負載開斷電流 | A | 630 | |
| 額定閉環開斷電流 | A | 630 | |
| 開斷空載變壓器 | kVA | 1600 | |
| 額定電纜充電電流 | A | 10 | 10 |
| 額定短路開斷電流 | kA | 31.5 | |
| 額定開斷交接電流 | A | 3150 | |
| 脫扣器觸發分閘時間 | S | ≥0.04 | ≥0.04 |
| 隔離開關與負荷開關合閘時差 | ms | ≥10 | ≥10 |
| 負荷開關與隔離開關分閘時差 | ms | ≥300 | ≥300 |
| 工頻耐受電壓(1min) | KV | 相間 、 相對地： 42, 隔離斷口間： 48 | |
| 雷電沖擊耐受電壓 | KV | 相間、 相對地： 75, 隔離斷口間： 85(峰值） | |
| 機欖壽命 | 次 | ≥2000 | |

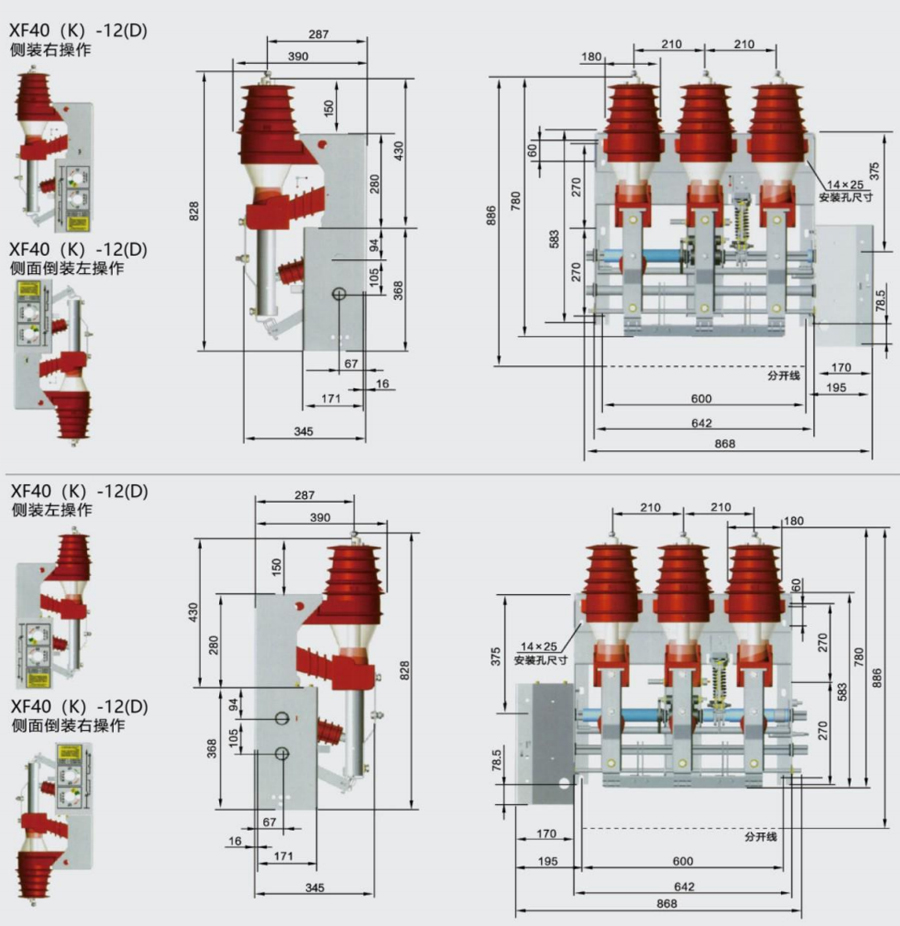

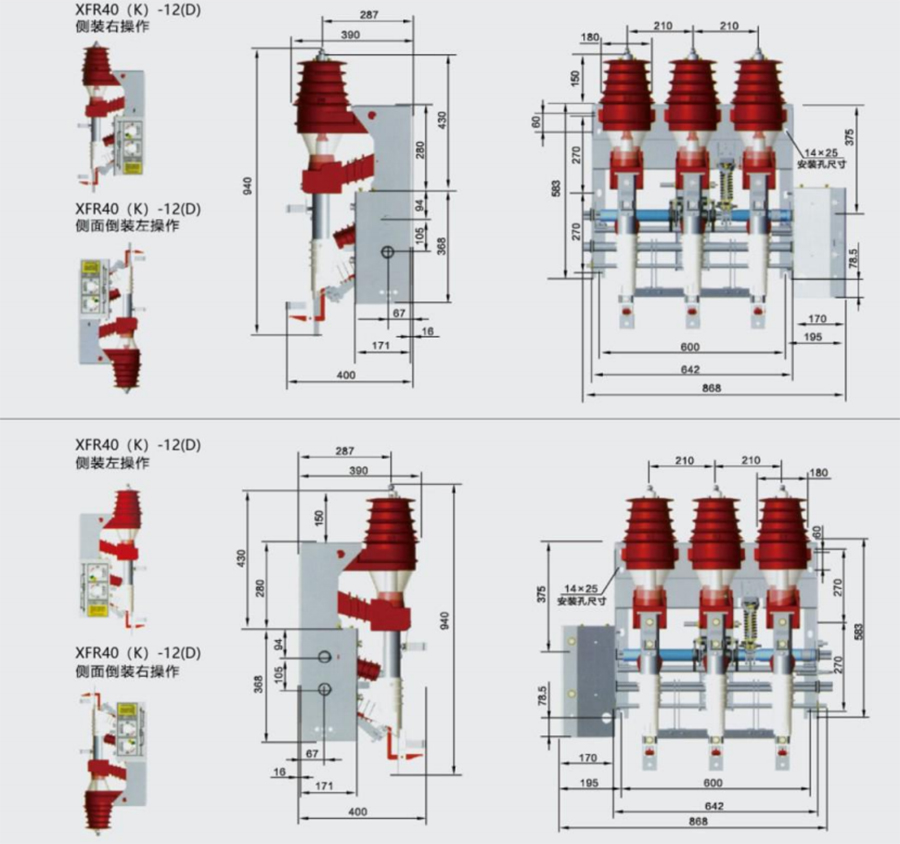

外形及安裝尺寸
熔斷器選用參考表
| 額定電壓(kV) | 變壓器容量(kVA) | |||||||||||||
| 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | |
| Ux=4% Ux=5% Ux=6% | ||||||||||||||
| 高壓熔斷器額定電流(A) | ||||||||||||||
| 6/7.2 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 | 80 | 80 | 100 | 125 | 100 | 125 | |
| 10/12 | 10 | 12.5 | 16 | 20 | 25 | 31.5 | 40 | 50 | 63 | 80 | 80 | 100 | 125 | |
| 15/17.5 | 10 | 10 | 16 | 16 | 50 | 25 | 32 | 40 | 50 | 63 | 80 | 80 | 100 | |
| 10/24 | 10 | 10 | 16 | 16 | 16 | 25 | 25 | 32 | 40 | 63 | 63 | |||
